PowerStroke

PowerStroke

Tête de serrage avec fonction de course courte intégrée

PowerStroke

Le PowerStroke peut être utilisé pour toutes les applications verticales et horizontales nécessitant des forces élevées sur une course de travail courte.

Séries FSK, FSKP

  • Tête de serrage avec fonction de course courte supplémentaire intégrée
  • Idéale pour le pressage, le poinçonnage, l’assemblage, le rivetage, le clinchage, le remodelage, le sertissage, la fermeture de moules etc.

Course de déplacement, course de travail : 2 missions, 2 entraînements

Tête de serrage intégrant un puissant vérin à course réduite

La tête de fermeture d’outils (série FSK) PowerStroke est conçue pour maintenir et tirer une tige de serrage dans une direction (direction de fermeture). Elle peut être utilisée pour toutes les applications nécessitant des forces élevées sur une course de travail réduite. Une unité permet d’exercer des forces allant jusqu’à 180 tonnes, la force étant proportionnelle à la pression appliquée. Celle-ci peut être hydraulique (série FSK) ou pneumatique (série FSKP).

Des tâches bien réparties

Générer des mouvements rapides et puissants avec un seul entraînement ? Un bilan décevant. Le PowerStroke assume le travail le plus pénible avec des forces jusqu’à 1800 kN. Ainsi, vous pouvez choisir un entraînement efficace, compact, rapide mais aussi bien moins coûteux pour ouvrir, fermer et positionner l’outil !

Funktion, Simulation & Aufbau

  • Information technique

    Ici, vous trouverez des dimensions extérieures, des fichiers CAO et des données techniques.


    Téléchargements

    Vous trouverez une description détaillée du produit ainsi que des indications sur le choix de la bonne taille, la commande, l’exécution de la barre et bien plus encore dans le fichier PDF lié ici.

    Commande

    Direction de la charge

    Caractéristiques spécifiques

    Serrage par

    Aucun résultat

    Série FSK

    hydraulique, standard

    Powerstroke bauart fsk
    Téléchargement
    TypeRéf. (n° de commande)Tige Ø mmforce de travail kNPression barBoîtier ∅ mmLongueur du boîtier mm Télécharger Prix
    FSK 45FSK 045 10456075160310 External link CAD External link Demande
    FSK 70FSK 070 107011075198353 External link CAD External link Demande
    FSK 100FSK 100 10100300100268450 External link CAD External link Demande
    FSK 125FSK 125 10125650160328600 External link CAD External link Demande
    FSK 160FSK 160 101601000160417700 External link CAD External link Demande
    FSK 180FSK 180 101801400160476770 External link CAD External link Demande
    FSK 200FSK 200 102001800180546865 External link CAD External link Demande

    * en stock habituellement (pour autres variantes, délai sur demande)

    Série FSK-SVE

    hydraulique, tige quitte l’unité

    Powerstroke bauart fsk-sve
    Téléchargement
    TypeRéf. (n° de commande)Tige Ø mmforce de travail kNPression barBoîtier ∅ mmLongueur du boîtier mm Télécharger Prix
    FSK-SVE 45FSK 045 11456075160310 External link CAD External link Demande
    FSK-SVE 70FSK 070 117011075198353 External link CAD External link Demande
    FSK-SVE 100FSK 100 11100300100268450 External link CAD External link Demande
    FSK-SVE 125FSK 125 11125650160328600 External link CAD External link Demande
    FSK-SVE 160FSK 160 111601000160417700 External link CAD External link Demande
    FSK-SVE 180FSK 180 111801400160476770 External link CAD External link Demande
    FSK-SVE 200FSK 200 112001800180546865 External link CAD External link Demande

    * en stock habituellement (pour autres variantes, délai sur demande)

    Série FSKP

    pneumatique, standard

    Powerstroke bauart fskp
    Téléchargement
    TypeRéf. (n° de commande)Tige Ø mmforce de travail kNPression barBoîtier ∅ mmLongueur du boîtier mm Télécharger Prix
    FSKP 16-SFSKP 016 01161156126 External link CAD External link Demande
    FSKP 16-ZFSKP 016 11161156126 External link CAD External link Demande
    FSKP 20-SFSKP 020 0120196148228 External link CAD External link Demande
    FSKP 20-ZFSKP 020 1120196148228 External link CAD External link Demande
    FSKP 25-SFSKP 025 01252756177 External link CAD External link Demande
    FSKP 25-ZFSKP 025 11252756177 External link CAD External link Demande

    * en stock habituellement (pour autres variantes, délai sur demande)

    Série FSKP-SVEF & FSKP-SVEL

    pneumatique, tige quitte l’unité

    Powerstroke bauart fskp-sve
    Téléchargement
    TypeRéf. (n° de commande)Tige Ø mmforce de travail kNPression barBoîtier ∅ mmLongueur du boîtier mm Télécharger Prix
    FSKP 16-SVEFFSKP 016 02161156126 External link CAD External link Demande
    FSKP 16-SVELFSKP 016 03161156126 External link CAD External link Demande
    FSKP 20-SVEFFSKP 020 0220196148228 External link CAD External link Demande
    FSKP 20-SVELFSKP 020 0320196148228 External link CAD External link Demande
    FSKP 25-SVEFFSKP 025 02252756177 External link CAD External link Demande
    FSKP 25-SVELFSKP 025 03252756177 External link CAD External link Demande

    * en stock habituellement (pour autres variantes, délai sur demande)

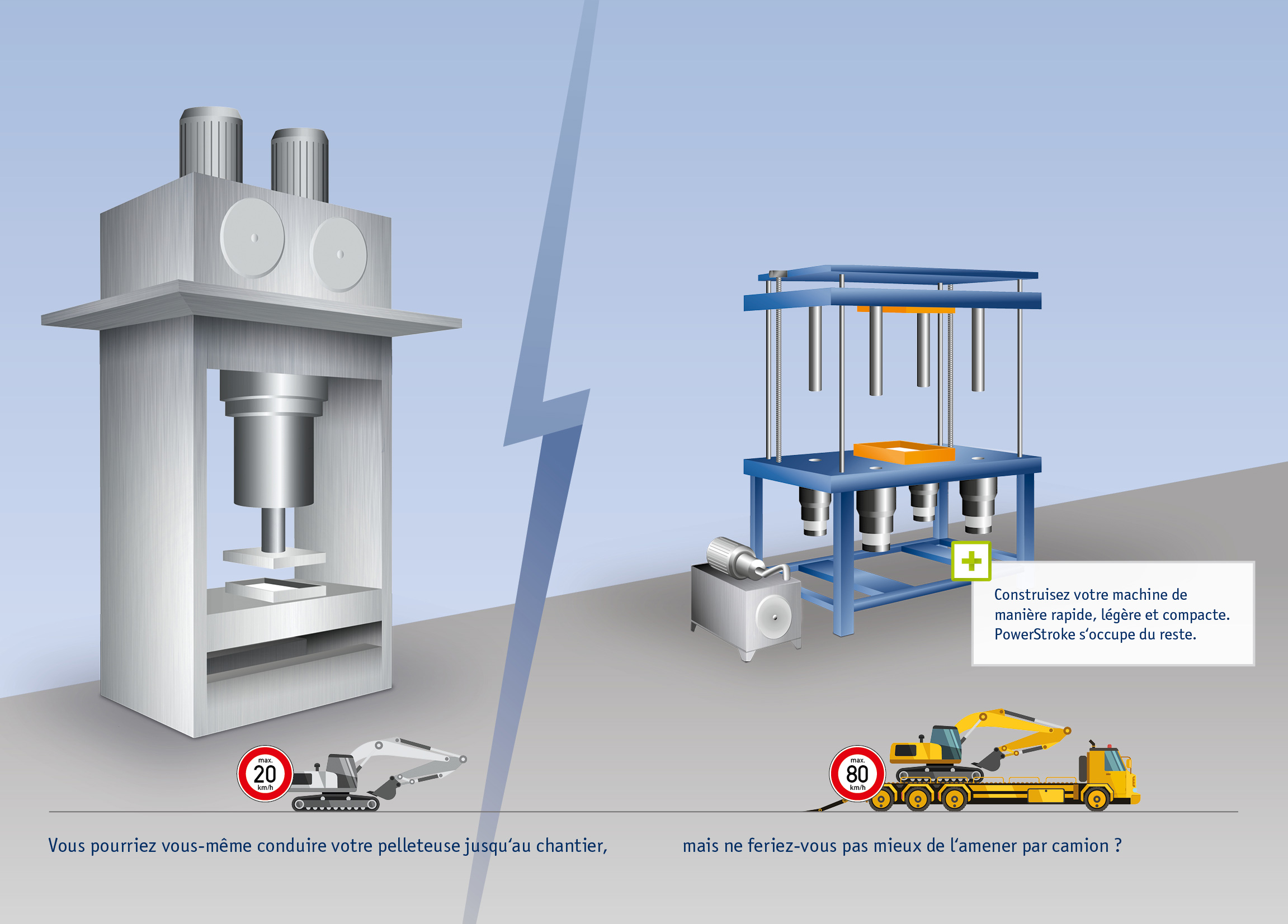

    Course de déplacement, course de travail : 2 missions, 2 entraînements

    Mounting Flanges

    Une presse conventionnelle est généralement composée d’un vérin central qui doit assurer non seulement la course de travail mais aussi la course d’ouverture et de fermeture. Une course de pressage courte et forte s’oppose à une course d’ouverture et de fermeture longue avec peu de force. Cela signifie que les courses d’ouverture et de fermeture sont très énergivores et lentes, et donc inefficaces. La construction de l’ensemble du cadre de la machine est également soumise à des contraintes majeures : la force avec laquelle le puissant vérin exerce une pression vers le bas doit également être absorbée à l’extrémité opposée (c’est-à-dire au niveau du chapiteau). Cette force s’exerce donc sur l’ensemble du cadre et du portique de la machine qui doivent être, par conséquent, conçus et construits pour être stables.

    Herkoemmliche presse
    Bénéfices d’une presse équipée de PowerStroke

    Le PowerStroke permet un fonctionnement plus intelligent et plus efficace. Il prend en charge la course réduite de la force pour appuyer uniquement à l’endroit où elle est nécessaire. Les courses d’ouverture et de fermeture peuvent ainsi être réalisées par un système d’entraînement allégé et adapté. Rapidement et avec peu d’énergie. Grâce à sa disposition intelligente, le PowerStroke tire le moule fermé au lieu de le presser comme un vérin. L’effort se concentre ainsi uniquement sur le moule et non plus sur l’ensemble du cadre de la machine. La construction de la presse peut ainsi être nettement affinée. En outre, la conception compacte du PowerStroke et du système d’entraînement augmentent le degré de liberté lors de la construction. De plus, les tiges peuvent sortir du PowerStroke, offrant ainsi un espace de travail généreux. Aussi, la grande efficacité du PowerStroke autorise l’utilisation de composants hydrauliques
    plus petits et une bien plus faible quantité d’huile. La consommation d’énergie électrique peut également être nettement diminuée.

    • Flux de force dans un espace limité >
      Construction allégée et moins encombrante
    • Maintenance réduite >
      Composants durables et remplacement facilité
    • Concept d’entraînement allégé >
      Réduction des coûts de structures
    • Faible volume hydraulique absorbé >
      Besoins et coûts énergétiques réduits
    • Serrage sur des tiges de vérins classiques durcies >
      Crémaillères coûteuses devenues superflues
    PowerStroke presse

    Pourquoi le PowerStroke est la meilleure solution

    Et pour une application de puissance horizontale ?

    Le PowerStroke peut être installé aussi bien à la verticale qu’à l’horizontale. Dans les deux cas, il s’agit avant tout de remédier à une course relativement importante avec peu de force. Des forces importantes doivent ensuite être exercées sur les derniers millimètres. Lors des échanges avec nos clients, une fois la présentation du PowerStroke terminée, il nous arrive souvent d’entendre « Si j’avais su ! ». Maintenant vous le savez. Désormais, laissez libre cours à votre créativité, avec le PowerStroke !

    Grafik ihr projekt
    Tester, contrôler

    Différents composants de grande taille peuvent être contrôlés sur le même banc d’essai, par ex.

    • Test d’étanchéité
    • Test de charge
    • Test de rupture
    Projekt pruefen
    Mouler, former

    Différents moules de grande taille peuvent être utilisés de manière efficace sur une machine, par ex.

    • Pièces de fonderie
    • Pièces en mousse
    • Moulage par injection
    • Hydroformage
    • Presses à volume
    • Presses à souder
    Projekt formen
    Multi-tâches

    D’autres fonctions peuvent être réalisées avec un seul concept machine, comme par ex.

    • Contrer un effort
    • Maintenir en position
    • Fixer, lier
    • Booster, amplifier
    Projekt arbeiten

    Notre expertise au service de la durabilité

    Consommation électrique réduite
    Réduction des temps d’installation et de cycles
    Réduction de la génération de chaleur
    Durée de fonctionnement allongée
    Poids réduit de la machine
    Peu encombrant

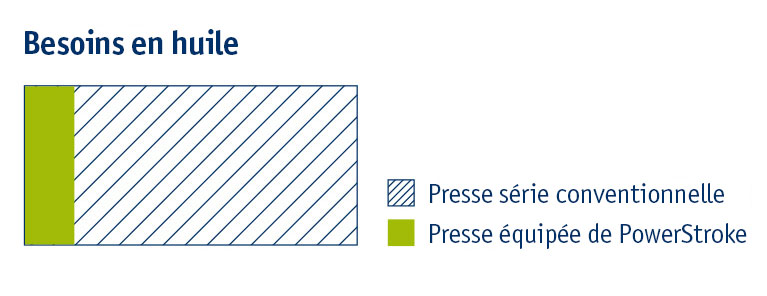

    Réduction des besoins en huile

    Durabilité et industrie de construction des machines

    Dans l’industrie, l’utilisation des ressources et de l’énergie est considérable et les économies potentielles sont relativement importantes. Le concept d’« économies » n’est plus seulement associé à une réduction des coûts mais contribue également fortement à la responsabilité écologique des entreprises et à leur perception par le public. Nous sommes particulièrement fiers de pouvoir apporter notre contribution à la fois à nos clients de l’industrie de construction des machines mais aussi aux opérateurs machine.
