UNE GRANDE PORTION DE

SÉCURITÉ

Une marque forte pour une technologie unique

La technologie mondialement reconnue du serrage « Auto-Croissant » a désormais un nom. Nous instaurons ainsi de la transparence sur le marché des unités de serrage et des freins linéaires. La « SiForce Technology » est non seulement un gage de sécurité, mais désigne également le principe de la force « Auto-Croissante » ou « Self Intensifying Force ».

Une « bonne portion » de sécurité pour les Hommes et leurs machines

Les principaux domaines d’applications du serrage « Auto-Croissant », mondialement reconnus pour l’excellent niveau de sécurité apporté aux machines, mais surtout aux personnes, se concentrent essentiellement aux grandes forces et charges axiales qui doivent être sécurisées de manière infaillible. Outre l’absolue sécurité après dysfonctionnement, c’est aussi la qualité – et, par conséquent, la longévité des têtes de serrage – qui égale la priorité absolue.

De nombreux avantages

Desserrage impossible sous charge, ce qui protège contre les desserrages involontaires.
Tant que le système de serrage activé (charge à l’état sécurisée) n’est pas chargé, une simple application de la pression suffit à le désactiver (aucune remontée de charge nécessaire).
Le desserrage de la tête de serrage, sollicitée ou chargée (p. ex. après un arrêt d’urgence), est uniquement possible que lorsque celle-ci a été délestée de sa charge. Cela garantit automatiquement la prise en charge, en toute sécurité, par un autre système de levage (p. ex. son système d’entraînement). Dès lors, une simple remontée de la charge suffit pour assurer le délestage, et aucun effort supplémentaire (« de décoincement ») n’est nécessaire.
Le desserrage se fait donc automatiquement en douceur en cas d’utilisation directe sur un vérin.
Un déplacement de la charge vers le haut est encore possible même lorsque le système de serrage est activé, p. ex. pour dégager une personne bloquée.
Le système de serrage n’est sollicité que lorsque cela est réellement nécessaire.
Il offre donc une longue durée de vie (valeurs B10D jusqu’à 6 millions).
Coefficient de sécurité > 2 inclus d’origine.
Possibilité de sécuriser des charges jusqu’à 220 kN également à l’aide d’une simple commande pneumatique.

Longue durée de vie

Dans le cas d’une unité de serrage à ressorts sans « SiForce Technology », la force de maintien est totalement créée par des rondelles ressorts ou ressorts hélicoïdaux, qui compriment les éléments de serrage contre la tige à immobiliser. Cette force est constante et dépend exclusivement des ressorts. À chaque activation du système de serrage, la force de maintien et l’usure sont, par conséquent, maximales.

Pour le serrage « Auto-Croissant » reposant sur le principe de la technologie « SiForce », des ressorts sont également mis en œuvre. Toutefois, ils créent une force (très faible comparativement à la force de maintien) et servent uniquement à positionner de façon correcte et fiable le système de serrage. Ils ne contribuent en rien à la création de la force de maintien. Ainsi, le système de serrage ne subit pratiquement aucune sollicitation lors de l’activation pour sécuriser la charge, et ne devient réellement sollicité que lors du freinage à hauteur de la charge à absorber si nécessaire. C’est pourquoi les têtes de serrage intégrant la « SiForce Technology » ont une durée de vie beaucoup plus longue que les autres systèmes de serrage à ressorts dont le fonctionnement ne repose pas sur cette technologie.

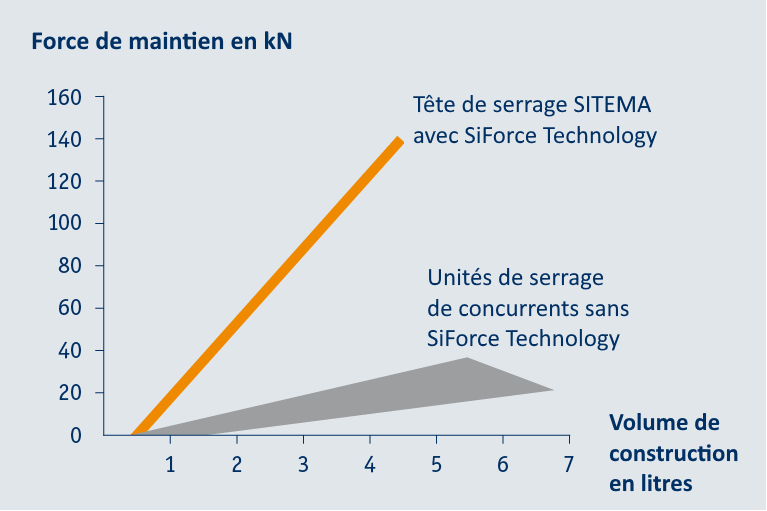

Encombrement réduit

Dès lors que les « gros paquets » de ressorts ne sont plus nécessaires, les têtes de serrage intégrant la « SiForce Technology » sont extrêmement compactes. Exemple : pour sécuriser une charge de 6 tonnes avec un coefficient de sécurité > 2, une unité de serrage traditionnelle, sans « SiForce Technology », a un diamètre d’environ 220 mm et une longueur d’environ 315 mm. Comparativement, la tête de serrage intégrant « SiForce Technology » (p.ex. dispositif antichute PARA type KR 56) est beaucoup moins encombrante : 140 mm de diamètre et une longueur de 262 mm seulement !

Une puissance « d’éléphant » en pneumatique

Pour ouvrir et maintenir ouvert un frein linéaire sans « SiForce Technology », il faut vaincre à chaque fois toute la force des ressorts, ce qui se traduit, dans le cadre d’une commande pneumatique, par une limitation à des forces de maintien relativement faibles.

Avec la « SiForce Technology », la pression de desserrage doit uniquement contrer la masse relativement faible des éléments coniques (ou en forme de coins) du système de serrage, ainsi que la faible force des ressorts qui positionnent le système de serrage. Ainsi, les dispositifs antichute PARA avec « SiForce Technology » permettent de sécuriser des charges allant jusqu’à 22 tonnes avec une simple alimentation pneumatique.

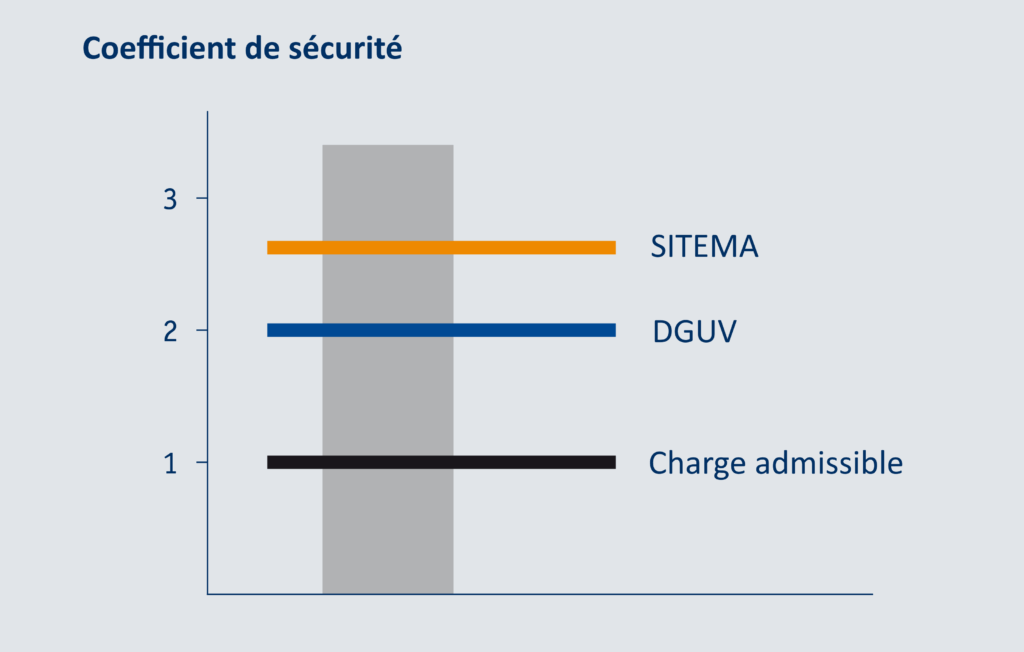

Coefficient de sécurité

Les têtes de serrage certifiées intégrant la « SiForce Technology » (dispositifs antichute PARA et freins de sécurité FRENAX) ont une charge admissible. Pour la certification D.G.U.V. (Assurance Sociale Allemande des Accidents du Travail), il est exigé une force de maintien minimale garantie au double de la charge autorisée. Cela signifie que ces têtes de serrage doivent également pouvoir absorber le double de la charge nominale.

Toutefois, les procédures internes SITEMA imposent même un coefficient de sécurité nettement supérieur. À titre d’exemple, un dispositif antichute PARA type KR40 ou KRP40 avec « SiForce Technology », et dont la charge maximale autorisée est de 3,3 tonnes, offre une force de maintien effective de plus de 10 tonnes !

Sauvetage de personnes

Comme sur de nombreuses machines sur lesquelles des freins linéaires sont montés, le maintien en position « desserrée » d’unités de serrage est assuré par une pression créée dans un système hydraulique ou pneumatique. En cas de coupure de cette pression dans ce système, l’unité de serrage se ferme (serrage de l’axe). Si cette chute de pression est due à un dysfonctionnement de l’alimentation en énergie, il faut pourvoir, en cas de nécessité absolue, contrer toute la force de maintien de l’unité de serrage à ressorts pour tenter de déplacer la charge, ce qui est souvent impossible sans la « SiForce Technology ».

En revanche, s’il s’agit d’une tête de serrage avec « SiForce Technology », l’axe peut encore être déplacé aisément dans le sens contraire à la direction de la charge, même lorsque la tête de serrage est hors pression, c’est-à-dire activée. Il est ainsi encore possible, en cas de doute, de libérer rapidement et plus facilement des personnes bloquées, ce qui pourrait, en fin de compte, sauver des vies humaines.

Fonctionnement

Un système de serrage « Auto-Croissant » n’utilise pas à son profit la force générée par des ressorts mais « rassemble » l’énergie d’une masse tombante pour s’immobiliser elle-même. Pour les applications horizontales, il utilise simplement la force motrice de l’entraînement mobile à sécuriser. La tête de serrage « SiForce Technology » est maintenue à l’état « désactivé » par une pression hydraulique ou pneumatique. Pour l’activer, elle est simplement mise hors pression.
Pour sécuriser une charge en cycle normal de fonctionnement, celle-ci est d’abord stoppée par l’entraînement de la machine, puis sécurisée par la tête de serrage.
La sécurisation de la charge est tout d’abord assurée par « l’arrimage du système de serrage » contre la tige, sans toutefois qu’une force de maintien ai été créée. Dans cet état-là déjà, la charge est sécurisée, ce que la tête de serrage indique par un signal respectif. Une simple remise sous pression permet de libérer le système de serrage.

Force de maintien nettement supérieure.

En cas de défaillance du frein de fonctionnement normal ou de l’entraînement – c’est-à-dire lorsque la charge s’affaisse alors qu’elle est déjà sécurisée par le système de serrage appliqué à la tige –, le système de serrage se comprime et crée une force de maintien très élevée par auto-croissance. Plus la force axiale est grande, plus le serrage est puissant, et plus la force de maintien est élevée.

Sécurité absolue après défaillance

Alors que l’ouverture d’un frein linéaire classique à ressorts sans « SiForce Technology » est toujours possible, même sous charge, du fait d’un dysfonctionnement ou d’une mauvaise manœuvre, elle ne peut toutefois se produire, avec un système intégrant « SiForce Technology », que si la charge a été auparavant « reprise » en toute sécurité par un autre moyen de levage. En conséquence, le système de serrage ne doit être délesté qu’après avoir absorbé la charge (et seulement à ce moment-là), avant qu’il puisse être ouvert. Vous pourrez, en règle générale, uniquement délester le système de serrage, c’est-à-dire remonter la charge, que s’il existe un autre moyen pour soutenir la charge, p. ex. l’entraînement fonctionnel de la machine. Ainsi, la « SiForce Technology » garantit automatiquement que le système de serrage peut être desserré en toute sécurité, car la charge doit impérativement être supportée d’une autre manière pour cela. Bon à savoir : si la tête de serrage intégrant « SiForce Technology » a « seulement » sécurisé mais pas encore absorbé la charge, il est toujours possible de l’ouvrir par une simple application de la pression, comme un frein linéaire à ressorts classique.

Aucun « décoincement » nécessaire…

Dans nos domaines d’intervention, certains font courir le mythe… que les systèmes de serrage « Auto-Croissants » doivent toujours être « décoincés », ce qui serait un inconvénient. Cette affirmation est totalement inexacte. Il n’est, d’une part, aucunement nécessaire d’effectuer un « décoincement », et, d’autre part, la protection des personnes et des équipements contre le desserrage involontaire ne saurait être considérée comme un inconvénient dans le cadre d’une évaluation des risques, bien au contraire !
