夾具有內建的短距行程功能

揚程器 PowerStroke

揚程器 PowerStroke 可用於所有水平和垂直的、在短工作行程內需要大力道的應用領域。

系列 FSK, FSKP

  • 夾具有內建的短距行程功能
  • 是沖壓、沖孔、接合、鉚接、扣接、成形、壓模印、模具閉鎖等工藝的理想選擇。

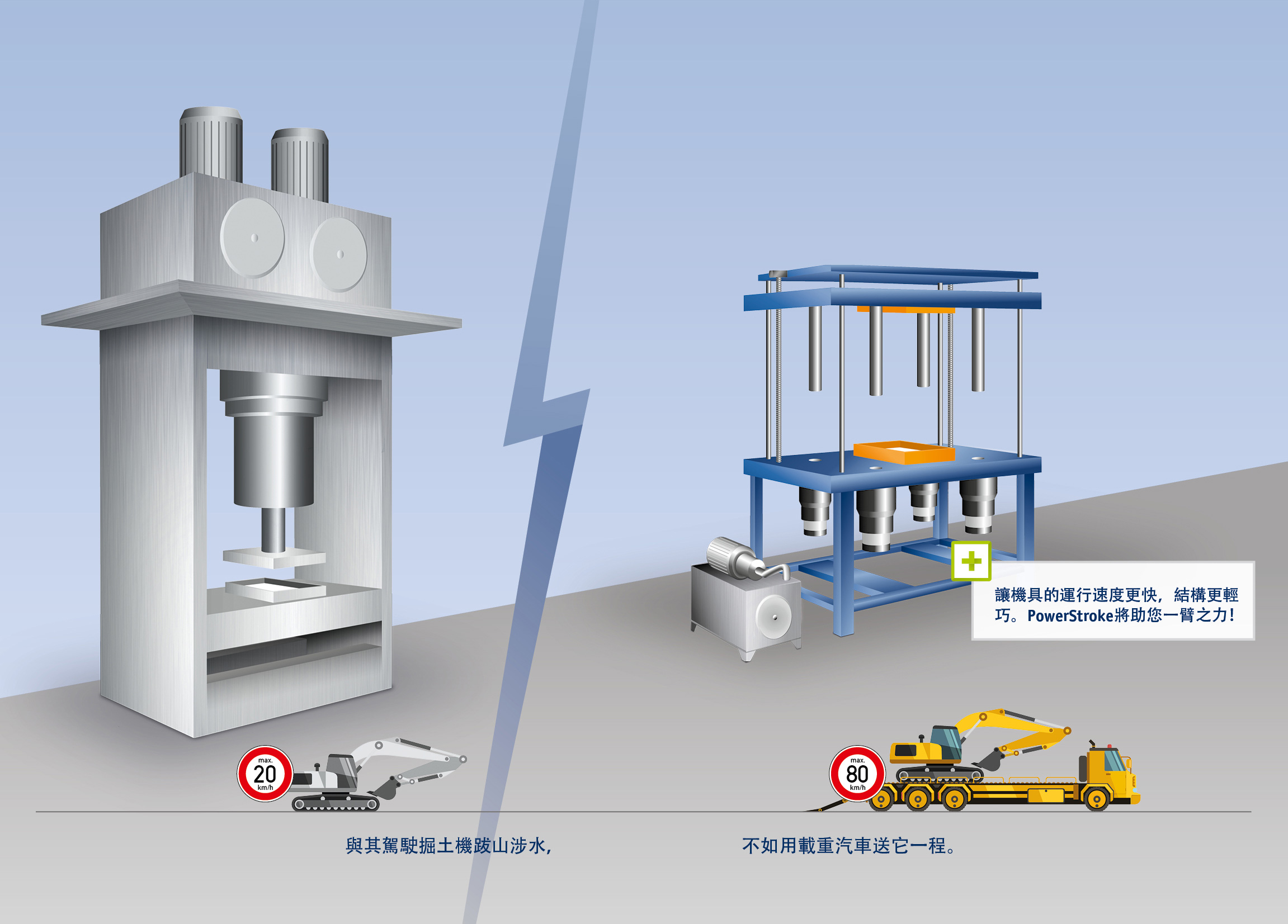

快進和發力行程兩種功能、兩套驅動

夾具有內建的短距行程功能

揚程器PowerStroke設計用在單方向(閉合方向)保持和拉動鎖緊桿。揚程器 PowerStroke 可用於所有在短工作行程內需要大力道的應用領域。單個揚程器力道可達180噸,與施加的壓力成正比。揚程器分液壓式(規格FSK)和氣動式(規格FSKP)兩種。

各顯神通!

又要快速運動,又要力拔千鈞,兩者兼顧往往需要在兩方面都要妥協,效率損失不可避免。PowerStroke是個大力士,它能承擔最高可達1800千牛頓的力道。而模具的打開、閉合、定位則可選擇更節能、更輕巧、更快速而且造價相對低廉的驅動器來完成!

Funktion, Simulation & Aufbau

  • 技術資訊

    在這裏您可以找到外部尺寸、CAD 檔案和技術資訊。


    下載

    您可以在這裡連結的 PDF 檔案中找到詳細的產品說明,以及正確選擇尺寸、控制、釣竿設計等資訊。

    控制

    負載方向

    特定功能

    夾緊方式

    沒有結果

    系列 FSK

    油壓, 標準

    Powerstroke bauart fsk
    DOWNLOADS
    類型識別編號 (訂購編號)圓柱 ∅ mm工作力 kN釋放壓力 bar外殼 ∅ mm套管長度 mm 下載 價格
    FSK 45FSK 045 10456075160310 External link CAD External link 查詢
    FSK 70FSK 070 107011075198353 External link CAD External link 查詢
    FSK 100FSK 100 10100300100268450 External link CAD External link 查詢
    FSK 125FSK 125 10125650160328600 External link CAD External link 查詢
    FSK 160FSK 160 101601000160417700 External link CAD External link 查詢
    FSK 180FSK 180 101801400160476770 External link CAD External link 查詢
    FSK 200FSK 200 102001800180546865 External link CAD External link 查詢

    *標準,有庫存(其他單位的交貨時間請額外詢問)

    系列 FSK-SVE

    油壓, 拉桿脫離

    Powerstroke bauart fsk-sve
    DOWNLOADS
    類型識別編號 (訂購編號)圓柱 ∅ mm工作力 kN釋放壓力 bar外殼 ∅ mm套管長度 mm 下載 價格
    FSK-SVE 45FSK 045 11456075160310 External link CAD External link 查詢
    FSK-SVE 70FSK 070 117011075198353 External link CAD External link 查詢
    FSK-SVE 100FSK 100 11100300100268450 External link CAD External link 查詢
    FSK-SVE 125FSK 125 11125650160328600 External link CAD External link 查詢
    FSK-SVE 160FSK 160 111601000160417700 External link CAD External link 查詢
    FSK-SVE 180FSK 180 111801400160476770 External link CAD External link 查詢
    FSK-SVE 200FSK 200 112001800180546865 External link CAD External link 查詢

    *標準,有庫存(其他單位的交貨時間請額外詢問)

    系列 FSKP

    氣壓, 標準

    Powerstroke bauart fskp
    DOWNLOADS
    類型識別編號 (訂購編號)圓柱 ∅ mm工作力 kN釋放壓力 bar外殼 ∅ mm套管長度 mm 下載 價格
    FSKP 16-SFSKP 016 01161156126 External link CAD External link 查詢
    FSKP 16-ZFSKP 016 11161156126 External link CAD External link 查詢
    FSKP 20-SFSKP 020 0120196148228 External link CAD External link 查詢
    FSKP 20-ZFSKP 020 1120196148228 External link CAD External link 查詢
    FSKP 25-SFSKP 025 01252756177 External link CAD External link 查詢
    FSKP 25-ZFSKP 025 11252756177 External link CAD External link 查詢

    *標準,有庫存(其他單位的交貨時間請額外詢問)

    系列 FSKP-SVEF & FSKP-SVEL

    氣壓, 拉桿脫離

    Powerstroke bauart fskp-sve
    DOWNLOADS
    類型識別編號 (訂購編號)圓柱 ∅ mm工作力 kN釋放壓力 bar外殼 ∅ mm套管長度 mm 下載 價格
    FSKP 16-SVEFFSKP 016 02161156126 External link CAD External link 查詢
    FSKP 16-SVELFSKP 016 03161156126 External link CAD External link 查詢
    FSKP 20-SVEFFSKP 020 0220196148228 External link CAD External link 查詢
    FSKP 20-SVELFSKP 020 0320196148228 External link CAD External link 查詢
    FSKP 25-SVEFFSKP 025 02252756177 External link CAD External link 查詢
    FSKP 25-SVELFSKP 025 03252756177 External link CAD External link 查詢

    *標準,有庫存(其他單位的交貨時間請額外詢問)

    快進和發力行程兩種功能、兩套驅動

    Mounting Flanges

    傳統型壓力機的活塞缸通常安置于中央部位,既要承擔發力行程,又要負責開閉行程。一方面是行程短力道大的發力行程,一方面是行程長力道小的開閉行程。換言之,開閉行程因此會消耗很大能量,且行進速度緩慢,效率低下。而且,這一設計結構對壓力機的機架也帶來巨大挑戰:大力道的衝壓缸在向下施壓時對壓力機的上橫梁產生巨大的作用力,這一作用力會傳遞到整個機架上,對機架的牢固性提出很高的要求。

    Herkoemmliche presse
    配備PowerStroke的壓力機

    PowerStroke是一個更佳的新型解決方案!在衝壓過程中,PowerStroke只在短小的發力行程中發揮作用,有的放矢。而開閉行程則由一套專門爲此定制的精簡的驅動系統來承擔,運行速度快,能源消耗低。通過合理安排PowerStroke的佈局,成型方式由原有的衝壓缸下壓變成下拉,從而將力的傳遞限制在成型模具部分,減輕了整個機架的負擔,使壓力機的體量可大大減輕。而且,PowerStroke和驅動系統的緊凑結構也爲壓力機的結構設計開辟了更大的自由空間。不僅如此,拉桿可以和PowerStroke 脫離,創造充足的工作空間。PowerStroke的能源效率高,搭配的液壓泵的規格明顯更低,所需的液壓油液更少。另外,節約電能也是PowerStroke的優勢之一。

    • 力傳遞限定在特定部位 >
      為輕體設計開闢空間
    • 維修需求低 >
      組件壽命長,更換簡易
    • 精簡的驅動系統 >
      降低物料成本
    • 液壓排量小 >
      降低能源消耗和成本
    • 通過常規的調質鋼硬化活塞桿夾緊 >
      無需複雜齒條
    PowerStroke presse

    這就是為什麼 PowerStroke 是更好的解決方案

    如果需要產生水平力道,

    PowerStroke既可垂直安裝,也可水平安裝。無論哪一種情況,首先都需要完成一個長路徑、低力道的行程,然後在最後幾公分的距離内發出大力。在與客戶的交談中,每當我們介紹至此,往往會聽到客戶感嘆:“爲何沒能早早瞭解到這一選擇!”現在,這個選擇就在您的手中。快來瞭解PowerStroke的優勢,開闢設計新思路吧!

    Grafik ihr projekt
    檢測

    可在同一個測試臺上檢測不同大小的部件,例如:

    • 密封性測試
    • 機械强度測試
    • 斷裂强度測試
    Projekt pruefen
    成型

    在同一臺機具上使用不同大小的模具,例如:

    • 鑄件
    • 發泡件
    • 注塑件
    • 液壓成型
    • 壓縮成型
    • 熱壓焊接
    Projekt formen
    作業

    無需改變機具設計完成不同作業,例如:

    • 對頂
    • 壓邊
    • 固定
    • 助推
    Projekt arbeiten

    用我們的知識來助力客戶可持續發展

    耗電量更低
    換裝和循環時間更短
    發熱更少
    使用壽命更長
    機具重量更輕
    節約空間和占地

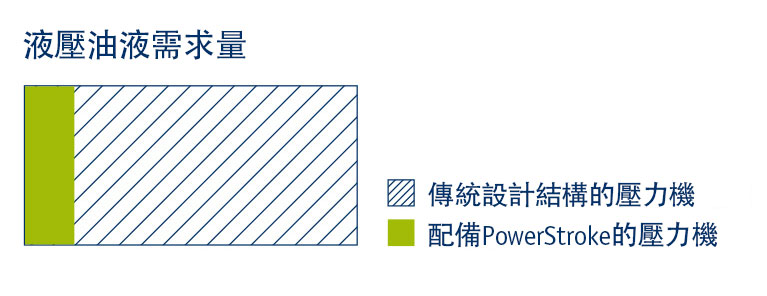

    液壓油液需求量更少

    可持續發展與機械製造

    工業生產消耗大量資源和能源,同時也具備巨大的節約潛力。降低成本只是節約的一個方面,承擔環保責任則是改善工業企業公衆形象的一個重要因素。本司致力於研製開發有助於環保的機械設備,不僅服務于機械製造業的客戶,而且零設備的用戶也能從中獲益。
