PowerStroke

PowerStroke

Cabeza de sujeción con función de carrera corta integrada

PowerStroke

El PowerStroke puede utilizarse en cualquier aplicación horizontal o vertical que requiera grandes fuerzas con un recorrido corto.

Serie FSK, FSKP

  • Cabeza de sujeción con función adicional de carrera corta integrada
  • Perfecta para prensar, perforar, ensamblar, remachar, clinchar, conformar, estampar, cerrar moldes, etc.

Carrera rápida y carrera de fuerza: 2 funciones, 2 accionamientos

Cabeza de sujeción con cilindro de carrera corta integrado

La cabeza de cierre de moldes (FSK) PowerStroke está diseñada para retener y tirar de un vástago de sujeción en una dirección (sentido de cierre). Puede utilizarse en cualquier aplicación que requiera grandes fuerzas con un recorrido corto. Con una unidad pueden alcanzarse fuerzas de hasta 180 toneladas. La fuerza es proporcional a la presión ejercida, que puede ser hidráulica (serie FSK) o neumática (serie FSKP).

¡Mejor por separado!

Generar movimientos rápidos y potentes con un solo sistema es una solución ineficiente. El PowerStroke se encarga del trabajo duro, con fuerzas de hasta 1800 kN. De esta manera, también puede utilizarse un accionamiento eficiente, compacto, rápido y, sobre todo, económico para abrir, cerrar y posicionar el molde.

Funktion, Simulation Aufbau

  • Datos técnicos

    Aquí encontrará las dimensiones exteriores, los archivos CAD y los datos técnicos.


    Descargas

    Encontrará una descripción detallada del producto, así como información sobre la selección del tamaño correcto, el control, el diseño de la varilla y mucho más en el archivo PDF enlazado aquí.

    Control

    Dirección de carga

    Característica específica

    Sujeción mediante

    Sin resultados

    Serie FSK

    hidráulica, estándar

    Powerstroke bauart fsk
    DESCARGAS
    TipoN.° ident. (N.° pedido)Vástago ∅ mmfuerza de trabajo kNPresión de liberación barCarcasa ∅ mmLongitud carcasa mm Descarga Precio
    FSK 45FSK 045 10456075160310 External link CAD External link Consulta
    FSK 70FSK 070 107011075198353 External link CAD External link Consulta
    FSK 100FSK 100 10100300100268450 External link CAD External link Consulta
    FSK 125FSK 125 10125650160328600 External link CAD External link Consulta
    FSK 160FSK 160 101601000160417700 External link CAD External link Consulta
    FSK 180FSK 180 101801400160476770 External link CAD External link Consulta
    FSK 200FSK 200 102001800180546865 External link CAD External link Consulta

    *Estándar, en almacén (consultar el tiempo de suministro de otras unidades)

    Serie FSK-SVE

    hidráulica, vastago se retira de la unidad

    Powerstroke bauart fsk-sve
    DESCARGAS
    TipoN.° ident. (N.° pedido)Vástago ∅ mmfuerza de trabajo kNPresión de liberación barCarcasa ∅ mmLongitud carcasa mm Descarga Precio
    FSK-SVE 45FSK 045 11456075160310 External link CAD External link Consulta
    FSK-SVE 70FSK 070 117011075198353 External link CAD External link Consulta
    FSK-SVE 100FSK 100 11100300100268450 External link CAD External link Consulta
    FSK-SVE 125FSK 125 11125650160328600 External link CAD External link Consulta
    FSK-SVE 160FSK 160 111601000160417700 External link CAD External link Consulta
    FSK-SVE 180FSK 180 111801400160476770 External link CAD External link Consulta
    FSK-SVE 200FSK 200 112001800180546865 External link CAD External link Consulta

    *Estándar, en almacén (consultar el tiempo de suministro de otras unidades)

    Serie FSKP

    neumática, estándar

    Powerstroke bauart fskp
    DESCARGAS
    TipoN.° ident. (N.° pedido)Vástago ∅ mmfuerza de trabajo kNPresión de liberación barCarcasa ∅ mmLongitud carcasa mm Descarga Precio
    FSKP 16-SFSKP 016 01161156126 External link CAD External link Consulta
    FSKP 16-ZFSKP 016 11161156126 External link CAD External link Consulta
    FSKP 20-SFSKP 020 0120196148228 External link CAD External link Consulta
    FSKP 20-ZFSKP 020 1120196148228 External link CAD External link Consulta
    FSKP 25-SFSKP 025 01252756177 External link CAD External link Consulta
    FSKP 25-ZFSKP 025 11252756177 External link CAD External link Consulta

    *Estándar, en almacén (consultar el tiempo de suministro de otras unidades)

    Serie FSKP-SVEF FSKP-SVEL

    neumática, vastago se retira de la unidad

    Powerstroke bauart fskp-sve
    DESCARGAS
    TipoN.° ident. (N.° pedido)Vástago ∅ mmfuerza de trabajo kNPresión de liberación barCarcasa ∅ mmLongitud carcasa mm Descarga Precio
    FSKP 16-SVEFFSKP 016 02161156126 External link CAD External link Consulta
    FSKP 16-SVELFSKP 016 03161156126 External link CAD External link Consulta
    FSKP 20-SVEFFSKP 020 0220196148228 External link CAD External link Consulta
    FSKP 20-SVELFSKP 020 0320196148228 External link CAD External link Consulta
    FSKP 25-SVEFFSKP 025 02252756177 External link CAD External link Consulta
    FSKP 25-SVELFSKP 025 03252756177 External link CAD External link Consulta

    *Estándar, en almacén (consultar el tiempo de suministro de otras unidades)

    Carrera rápida y carrera de fuerza: 2 funciones, 2 accionamientos

    Mounting Flanges

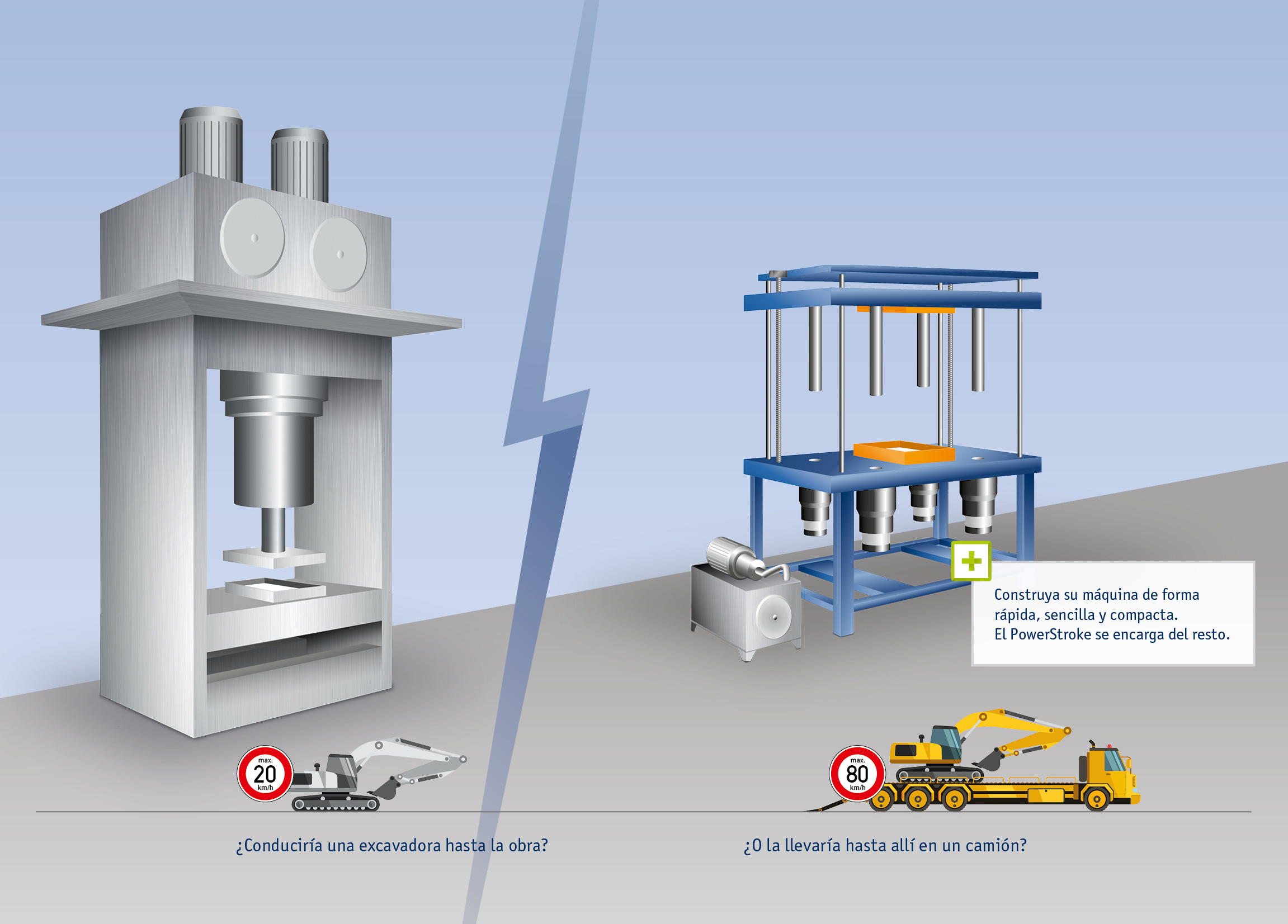

    Las prensas convencionales suelen tener un cilindro de prensado central que, además de la carrera de fuerza, debe ocuparse de la carrera de apertura y cierre. Así pues, por un lado tenemos una carrera de prensado corta y fuerte y, por otro lado, una carrera de apertura y cierre larga y con poca fuerza, lo que hace que esta última carrera consuma mucha energía y resulte lenta e ineficiente. Además, el diseño de todo el bastidor de la máquina está sujeto a muchas limitaciones, puesto que la fuerza que el potente cilindro ejerce para empujar hacia abajo debe absorberse en el otro extremo, es decir, en la cruceta. Por lo tanto, dicha fuerza recorre todo el bastidor y el pórtico de la máquina, que deben tener un diseño y una estructura suficientemente estables.

    Grafik oelbedarf
    Herkoemmliche presse
    Ventajas de una prensa con PowerStroke

    Mejor y más inteligente: el PowerStroke se ocupa de la carrera de fuerza corta para el prensado justo donde se necesita. De esta manera, la carrera de apertura y cierre puede ser llevada a cabo por un sistema de accionamiento estrecho específicamente adaptado, de forma rápida y sin apenas consumir energía. Gracias a su disposición inteligente, el PowerStroke tira del molde para cerrarlo en lugar de presionarlo como haría un cilindro de prensado. Así, la fuerza de cierre recorre solamente el propio molde y no todo el bastidor de la máquina, por lo que la prensa puede ser mucho más delgada. Además, el diseño compacto del PowerStroke y del sistema de accionamiento permite una mayor libertad de construcción. También es posible sacar los vástagos del PowerStroke para dejar un amplio espacio de trabajo. Gracias a la alta eficiencia del PowerStroke, se necesitan unidades hidráulicas mucho más pequeñas y menos cantidad de aceite. Asimismo, permite reducir considerablemente el consumo de energía.

    • Kraftfluss auf begrenztem Raum >
      Schlanke, raumsparende Konstruktion möglich
    • Geringerer Serviceaufwand >
      Langlebige Komponenten und einfacher Austausch
    • Schlankes Antriebskonzept >
      Senkung der Materialkosten
    • Geringes hydraulisches Schluckvolumen >
      Weniger Energiebedarf und -kosten
    • Klemmung auf gehärteten Standard-Kolbenstangen >
      Keine Notwendigkeit aufwändiger Zahnstangen
    PowerStroke presse

    Por qué PowerStroke es la mejor solución

    ¿Generación horizontal de fuerzas?

    El PowerStroke puede utilizarse tanto en vertical como en horizontal. En ambos casos, primero hay que superar un recorrido relativamente grande con poco esfuerzo, para después aplicar una fuerza elevada en los últimos milímetros. Muchos de nuestros clientes, después de esta breve presentación del PowerStroke, nos dicen que ojalá lo hubieran sabido antes. Pues ya lo sabe: empiece a dar rienda suelta a su creatividad de diseño con el PowerStroke.

    Grafik ihr projekt
    Ensayos

    En el mismo banco de pruebas pueden someterse a ensayo componentes de distintos tamaños, por ejemplo:

    • Prueba de estanqueidad
    • Prueba de carga
    • Prueba de rotura
    Projekt pruefen
    Moldes

    En una misma máquina pueden utilizarse eficazmente moldes de distintos tamaños, por ejemplo:

    • Piezas de fundición
    • Piezas espumadas
    • Moldeo por inyección
    • Hidroconformado
    • Prensas volumétricas
    • Prensas de soldadura
    Projekt formen
    Trabajos

    Con el mismo concepto de máquina pueden llevarse a cabo diferentes trabajos, por ejemplo:

    • Sujetar
    • Oprimir
    • Fijar
    • Reforzar
    Projekt arbeiten

    Nuestros conocimientos, al servicio de su sostenibilidad

    Menos consumo de energía
    Tiempos de ciclo y de preparación más cortos
    Menos emisión de calor
    Mayor tiempo de servicio
    Máquina menos pesada
    Compacto, ocupa menos espacio
    Menos consumo de aceite

    Sostenibilidad e ingeniería mecánica

    El sector industrial necesita una enorme cantidad de recursos y energía, por lo que el potencial de ahorro es especialmente grande. Las empresas ya no buscan solo reducir costes, sino también asumir su responsabilidad medioambiental y mejorar su imagen pública. Estamos especialmente orgullosos de poder ayudar tanto a nuestros clientes del sector de la ingeniería mecánica como a los operadores de las máquinas.
