Büyük bir
Güvenlik unsuru
Eşsiz bir teknoloji için güçlü bir marka
Dünyada kendini kanıtlamış kendiliğinden güçlendirmeli sıkıştırma teknolojisinin bir adı var. Bu sayede sıkıştırma üniteleri ve lineer frenler pazarında tanınma yoluyla şeffaflık sağlıyoruz. Bu bağlamda SiForce Technology yalnızca güvenliği değil, aynı zamanda kendiliğinden güçlendirmeli kuvvet ilkesini (“Self Intensifying Force”) de temsil ediyor.
İnsan ve makine için büyük bir güvenlik unsuru
Kendiliğinden güçlendirmeli sıkıştırmanın başlıca uygulama alanı, üstün makine ve özellikle de insan güvenliği sağlayan büyük eksenel kuvvetlerin ve yüklerin güvenilir şekilde emniyete alınmasıdır. Mutlak arıza emniyetinin yanı sıra kalite ve bununla bağlantılı olarak sıkıştırma başlıklarının uzun bir kullanım ömrüne sahip olması en yüksek önceliğe sahiptir.
Tek bakışta avantajlar
- Yük altındayken çözme mümkün değildir, bu nedenle yanlışlıkla çözülmeye karşı güvenlidir.
- Kapalı sıkıştırma sistemi yük altında değilse (emniyetli durum), basit bir basınç uygulaması çözmek için yeterlidir (yükü kaldırmaya gerek yoktur).
- Yük altındaki sıkıştırma başlığının çözülmesi (örneğin acil durdurma sonrasında) ancak sıkıştırma başlığının yükü alındıktan sonra mümkündür. Böylece yükün başka bir sistem (örneğin tahrik) tarafından otomatik olarak güvenli biçimde devralınması garanti edilir. Yükü almak için basitçe yükü kaldırmak yeterlidir, ek bir kuvvet (“serbest sürme”) gerekmez.
- Böylece bir silindir üzerinde kullanıldığında da otomatik olarak yumuşak bir çözme elde edilir.
- Kapalı sıkıştırma esnasında bile, örneğin sıkışmış bir kişiyi kurtarmak için yukarı doğru hareket etmek daima mümkündür.
- Sıkıştırma sistemi yalnızca gerçekten gerekli olduğunda yüklenir.
- Bu sayede uzun bir kullanım ömrü (B10D değerleri 6 milyon çevrime kadar) elde edilir.
- Güvenlik faktörü > 2 dahildir.
- 220 kN’a kadar yükler pnömatik olarak da emniyete alınabilir.
Tek tek maddelere ilişkin açıklamaları bu sayfanın ilerleyen bölümlerinde bulabilirsiniz.
Uzun kullanım ömrü
SiForce Technology olmayan, yayla çalışan bir sıkıştırma ünitesinde tutma kuvveti, sıkıştırma sistemini mile bastıran disk veya helezon yaylarla üretilir. Bu kuvvet her zaman sabittir ve yalnızca yaylara bağlıdır. Sıkıştırma her etkinleştirildiğinde tam tutma kuvveti ve buna bağlı tam aşınma ortaya çıkar.
SiForce Technology’li kendinden güçlendirmeli bir sıkıştırmada ise yaylar da kullanılır. Ancak bunlar tutma kuvvetine kıyasla çok daha düşük bir kuvvete sahiptir ve yalnızca sıkıştırma sistemini güvenilir şekilde doğru konuma getirmeye yarar. Tutma kuvvetinin üretilmesiyle ilgileri yoktur. Bu nedenle sıkıştırma sistemi salt emniyet sırasında neredeyse hiç, yükü devralırken de yalnızca ağırlık kuvvetine orantılı olarak yüklenir. Böylece SiForce Technology’li sıkıştırma başlıkları, bu teknolojiye sahip olmayan yaylı sıkıştırmalara göre çok daha uzun bir kullanım ömrü elde eder.
Kompakt yapı
Büyük yay paketlerine gerek kalmadığından, SiForce Technology’li sıkıştırma başlıkları çok kompakt tasarlanır. Bir örnek: 6 ton yükü güvenlik faktörü > 2 ile emniyete almak için SiForce Technology olmayan standart yaylı bir ünite yaklaşık 220 mm çap ve yaklaşık 315 mm uzunluğundadır. Buna karşılık SiForce sıkıştırma başlığı (örnek: SITEMA güvenlik yakalayıcısı KR 56) gözle görülür seviyede daha küçüktür: yalnızca 140 mm çap ve 262 mm uzunluğa sahiptir!
Pnömatik olarak da çok güçlü
SiForce Technology olmayan yayla çalışan bir lineer freni açmak ve açık tutmak için her seferinde tam yay kuvvetinin aşılması gerekir ve bu nedenle pnömatik kumandada nispeten küçük tutma kuvvetleriyle sınırlıdır.
SiForce Technology ile ise yalnızca konik veya kamalı sıkıştırma sisteminin nispeten düşük ağırlığı ve sistemi konumlandıran yayların az kuvveti aşılır. Böylece SiForce Technology’li SITEMA güvenlik yakalayıcılarla 22 tona kadar yük tamamen pnömatik olarak emniyete alınabilir.

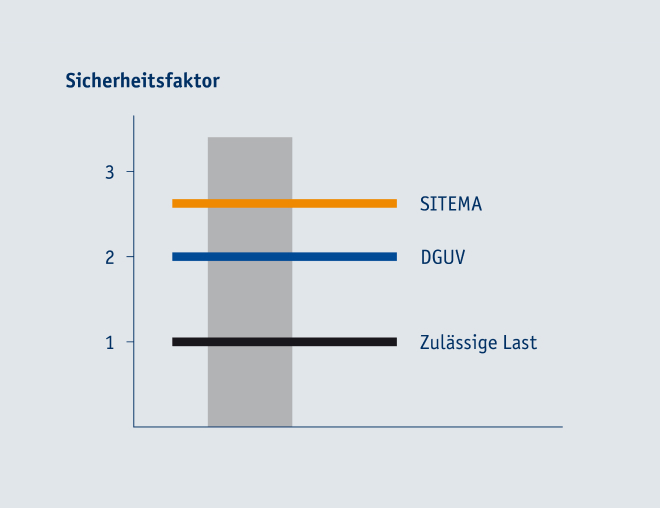

Güvenlik faktörü
SiForce Technology’li sertifikalı SITEMA sıkıştırma başlıklarımızın (güvenlik yakalayıcıları ve emniyet frenleri) izin verilen bir yükü vardır. DGUV test sertifikası, bu yükün en az iki katı tutma kuvvetinin garanti edilmesini talep eder. Yani nominal yükün iki katının da emniyete alınabilmesi gerekir.
SITEMA’nın şirket içi standartları ise bundan çok daha yüksek bir güvenlik faktörleri gerektirir. Bu nedenle, örneğin SiForce Technology’li SITEMA güvenlik yakalayıcısı KR 40 veya KRP 40, 3,3 ton nominal yükte gerçekte 10 tonun üzerinde bir tutma kuvvetine sahiptir!
Kişilerin kurtarılması
Lineer frenlerin kullanıldığı birçok makinede, sıkıştırma üniteleri açılmayı sağlamak için hidrolik veya pnömatik basınç kullanır. Bu sistemde basınç düşerse sıkıştırma kapanır. Bu bir arıza nedeniyle olursa, SiForce Technology olmayan yaylı sıkıştırma ünitelerinde düşmüş yük, tam tutma kuvvetine karşı hareket ettirilebilir ki bu çoğu zaman mümkün değildir.
Oysa SiForce Technology’li bir sıkıştırma başlığında, kapalı yani basınçsız durumda bile mil her zaman yük yönünün tersine hareket ettirilebilir. Bu nedenle acil durumda sıkışan kişilerin daha hızlı ve kolay kurtarılması mümkün olur ve bu da hayati önem taşıyabilir.
Çalışma prensibi
Kendiliğinden güçlendirmeli bir sıkıştırma sistemi gücünü yaylardan değil, tutacağı kütlenin enerjisinden alır. Yatay uygulamalarda, emniyete alınacak tahrik kuvveti kullanılır. SiForce sıkıştırma başlığı hidrolik veya pnömatik basınçla açık tutulur. Sıkıştırmayı kapatmak için basınç kesilir.
Bir yük emniyete alındığında, bu yük normal çalışmada makine tahriki tarafından durdurulur ve ayrıca sıkıştırma başlığı tarafından emniyete alınır.
Sıkıştırma sistemi bu sırada yükü emniyete almak için önce sadece mile temas eder, tutma kuvveti oluşturmaz. Bu durumda yük yine de emniyete alınmış olur ve sıkıştırma başlığı bunu uygun bir sinyalle gösterir. Sıkıştırma şimdi basit bir basınç uygulaması ile tekrar çözülebilir.
Überlegene Haltekraft
Çalışma freni veya tahrik arızalandığında, yani yük temas halinde ve böylece emniyette iken alçalmaya başladığında, sıkıştırma sistemi kendini çeker ve kendiliğinden güçlendirmeli çok yüksek bir tutma kuvveti oluşturur. Buradaki kural şudur: Eksenel kuvvet ne kadar büyükse sıkıştırma o kadar sıkı olur ve tutma kuvveti o kadar artar.
Tam arıza güvenliği
SiForce Technology’e sahip olmayan yaylı bir lineer fren, bir arıza veya yanlış kullanım nedeniyle yük altındayken bile her zaman açılabilirken, SiForce Technology’de önce yükün başka bir şekilde güvenle devralınması gerekir. Yani sıkıştırmanın önce boşaltılması (ve yalnızca o zaman!) gerekir ki açılabilsin. Genellikle sıkıştırmayı boşaltmak, yani yükü kaldırmak, yalnızca yükü devralacak bir şey varsa (örneğin makinenin sağlam tahriki) mümkündür. Böylece SiForce Technology, sıkıştırmanın çözülmesinin her zaman güvenli olmasını otomatik olarak garanti eder çünkü yükün bu sırada başka bir şekilde desteklenmiş olması gerekir. Bilinmesi gereken: SiForce Technology’li sıkıştırma başlığı yükü yalnızca emniyete almış ancak henüz devralmamışsa, basit bir basınç uygulaması ile tıpkı yaylı bir lineer fren gibi açılabilir.
“Serbest sürme” gerekmez
Sektörde sıkça, kendiliğinden güçlendirmeli sıkıştırma sistemlerinin her zaman “serbest sürme” gerektirdiği ve bunun bir dezavantaj olduğu yönünde bir efsane duyulur. Fakat bu iddia gerçeğe uygun değildir. Ne “serbest sürme” zorunluluğu vardır ne de bir güvenlik analizinde istenmeyen çözülmeye karşı koruma bir dezavantaj olarak değerlendirilebilir.
Bu nedenle bir lineer fren kullanırken, tesisinizin kullanıcıları için en iyi korumayı sağlamak üzere her zaman SiForce logosuna dikkat edin.
