Güvenlik yakalayıcıları için
yük sönümleyicileri
Yük sönümleyici – Simülasyon
Yük sönümleyici
SITEMA güvenlik yakalayıcıları, prensip gereği yalnızca sıkıştırma sistemi yüksüz olduğunda açılabilir; bu, genel olarak geçerli güvenlik düzenlemeleriyle de uyumludur. Ancak basınç kesildikten sonra yük salınım yapar veya başka nedenlerle hafif bir alçalma hareketi gösterirse, bu durum güvenlik yakalayıcısında belirli bir yük oluşturur. Bu nedenle pratikte çoğu zaman, güvenlik yakalayıcısı açılmadan ve yük yönünde bir hareket mümkün olmadan önce yükün kaldırılması gerekir.
Makinede sıklıkla rahatsız edici görülebilen bu durum, güvenlik yakalayıcısının makine gövdesine doğrudan değil, bir yük sönümleyici aracılığıyla sabitlenmesiyle önlenebilir. Çalışma prensibi için yük sönümleyicili simülasyona bakın.
A20 – Federsockel für DruckversionenAvantajlar
- Yük, silindir contalarındaki kaçaklar nedeniyle normal çalışma döngüsünde yavaşça alçalsa bile, güvenlik yakalayıcısı yükü kaldırmadan tekrar açılabilir.
- “Güvenlik yakalayıcısı yalnızca mil yükten arındığında çözülebilir” şeklindeki önemli güvenlik kriteri hiçbir şekilde ihlal edilmez.
- Yük sönümleyici ayrıca yük yönlendirmesi ile sıkma mili arasındaki yanal kaymaları da dengeler. Başka dengeleme önlemleri gereksiz hale gelir.
Sabitleme / Montaj
Yük sönümleyici fabrikada güvenlik yakalayıcısına kullanıma hazır şekilde monte edilir. Sonradan ekleme işlemleri için ayrı bir montaj talimatı teslim edilir.

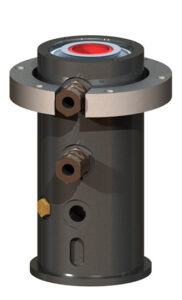

Baskı versiyonlarında (KR, KRP ve K) makine gövdesine sabitleme için iki alternatif seçenek öngörülmüştür: ya sıkıştırma başlığı ile aynı delik düzenine sahip dişli delikler ya da FL/FS tipi (bkz. "Flanşlar") bir aşırı geçme flanşının tutunabileceği dıştan tornalanmış bir çıkıntı.
Çekme versiyonlarında yük sönümleyici cıvatalarla makine gövdesine sabitlenir.
Ürün için diğer aksesuarlar
Flanşlar
Basınçlı tüm standart SITEMA güvenlik yakalayıcısı modellerinin tabanında diş bulunur ve bu sayede doğrudan makine gövdesine kolayca vidalanabilir. Fakat alttan bir vida ile sabitleme mümkün olmadığında ya da olası hizalama hatalarını dengelemek için gevşek, yüzebilen bir bağlantı gerektiğinde çoğunlukla flanşlı bir montaj tercih edilir. SITEMA; dikey veya asılı, sabit veya hareketli bağlantılar için farklı flanş modelleri sunar. Ayrıca yük sönümleyicili güvenlik yakalayıcıları için flanşlar da mevcuttur.
