Centralina di sicurezza SiBox SB 20
per freni di sicurezza KSE
Centralina di sicurezza SiBox SB 20
La centralina di sicurezza SiBox SB 20 di SITEMA assume il controllo sicuro del freno di sicurezza elettrico KSE. Presso il cliente, il SiBox SB 20 e il freno di sicurezza KSE sono integrati in un’unità di comando di livello superiore (PLC di sicurezza). In questo modo è possibile raggiungere il PLe secondo la norma ISO 13849-1.
SITEMA fornisce ciascun SiBox SB 20 di una parametrizzazione. Si tratta di una configurazione personalizzata, studiata appositamente per la combinazione di SiBox SB 20 e testa di serraggio, che devono essere azionati insieme. La parametrizzazione tiene conto anche della lunghezza del cavo motore tra SiBox SB 20 e la testa di serraggio.

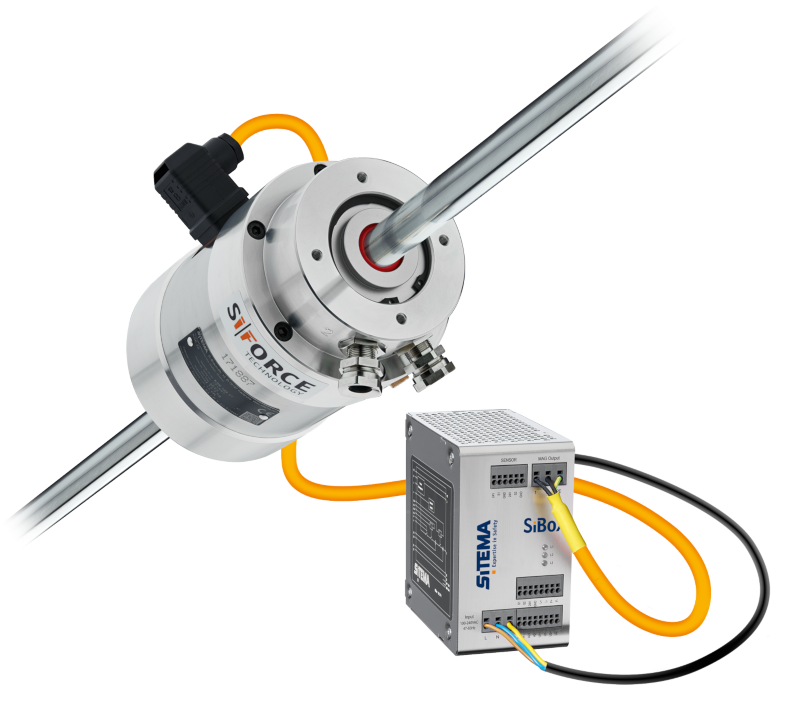

Caratteristiche del sistema completo KSE + SiBox SB 20
- Bloccaggio completamente elettrico di carichi sospesi fino a una tonnellata
- Ogni movimento lineare può essere bloccato o frenato con frenata d’emergenza
- Funzionamento anche in impianti completamente elettrici senza sistema pneumatico o idraulico, ad es. gli AGV o le soluzioni a isola
- Applicazioni nel settore meccanico, ad es. sistemi di montaggio, pallettizzatori, movimentazione, sistemi di stoccaggio, portali
- Il carico viene assicurato alla disattivazione dell’energia elettrica o in caso di caduta di tensione («normally closed»)
- Potenza a riposo per il mantenimento dell’apertura ~ 15 W
- Monitoraggio dello stato di commutazione mediante sensori di prossimità
TI-CSB20 (SiBox)Caratteristiche di SiBox SB 20
- Commutazione elettronica sicura delle teste di serraggio SITEMA
- Applicabile fino a PLe (Performance Level secondo ISO 13849-1)
- Accoppiamento preconfigurato con testa di serraggio SITEMA
- Utilizzabile direttamente in tutto il mondo senza un alimentatore aggiuntivo
- Concept di sicurezza interno brevettato con disattivazione controllata in caso di anomalie
- Gestione dell’energia interna brevettata
- Tempi di commutazione più rapidi mediante la smagnetizzazione attiva
- Segnali di abilitazione ridondanti per garantire la disattivazione nel percorso di potenza, eliminazione di scintille, controllo della frequenza di commutazione, controllo del segnale EMC
Montaggio di SiBox SB 20

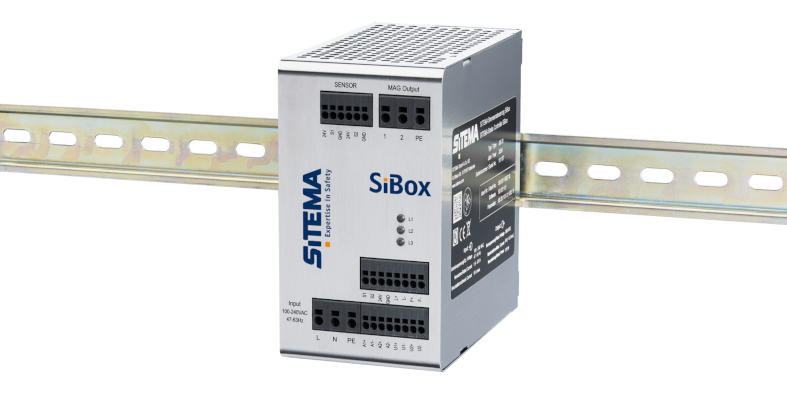

Il SiBox SB 20 viene solitamente montato nel quadro elettrico su guide DIN. In alternativa è possibile anche una piastra adattatore per fissare il SiBox SB 20.
Modulo di commutazione DSM 24 V 01
Durante il montaggio e lo smontaggio di un freno di sicurezza elettrico KSE spesso il comando sovraordinato non è ancora collegato. Con il modulo di commutazione è possibile aprire o chiudere la testa di serraggio per inserire o estrarre la barra. Il modulo di commutazione viene inoltre collegato al SiBox SB 20.
